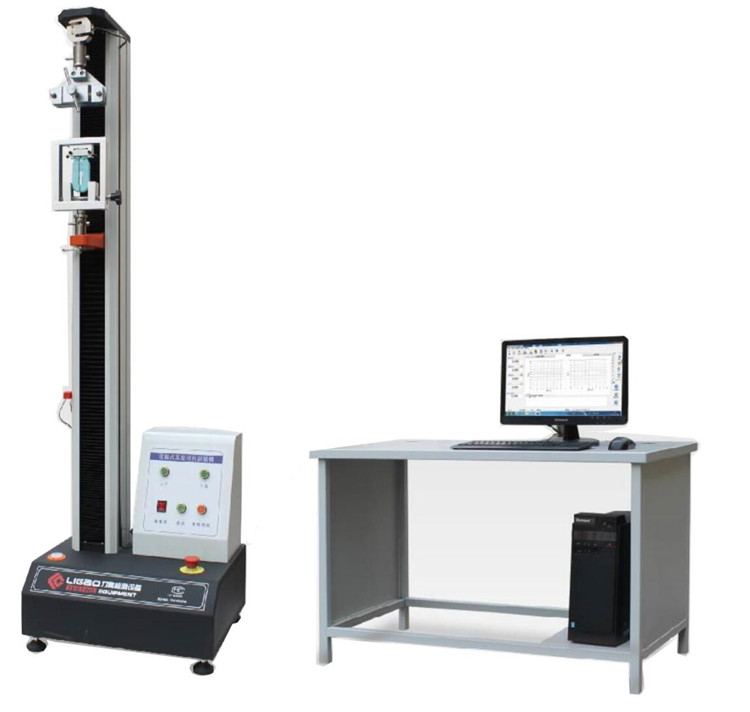

電牽引拉力試驗機采用直流伺服電機與調速系統一體化結構，驅動同步帶減速機構，減速后帶動絲杠副加載。電子拉力測試儀中橡膠的標距測量非常重要，它直接影響測試的精度。在拉伸試樣中，拉力值與標距之間當然也有密切的關系。有兩種主要的標距測量方法：人工測量和自動測量！

第一，自動測量。

1、固定在夾具上；

2、樣品上。

現在很多橡膠拉力試驗機的自動標距測量裝置都是使用接觸式傳感器來實時測量標距的變化，移動傳感器的安裝位置主要有兩種：

在拉力試驗機夾具上安裝移動裝置的傳感器有一些限制。因為橡皮的彈性變形很大，夾具的移動距離與試樣的標距變化值相差很大，所以安裝在橡皮夾具上的標距傳感器比較適合于檢測橡皮的拉伸性能，例如金屬材料的橡皮的拉伸性能。

采用接觸式標距測量方法對試樣的拉伸試驗影響較大，其原因如下：

一是接觸試件的距桿的自重將拉下試件，影響拉力的測量；

標距桿夾持對被夾持部位的伸展能力有一定影響，使其無法自由伸展；

第二，手工操作的測量。

手工測量誤差很大：

1、目測樣品標距將導致一定程度的偏差；

2、靠手動移動標距桿總是不能準確地跟蹤樣品標距的變化；

3、試驗人員一邊移動標距桿，一邊難以記錄標距的數值，電子拉力試驗機不能準確地描述試驗后的應力-應變曲線。

拉力機手量儀是將一根標尺和兩根可以在垂直方向上移動的水平標距桿置于手量儀移動桿的邊緣，在拉伸試驗中，通過目力觀察樣品上標距的變化，手量儀控制兩根標距桿與樣品上的標距同步，同時記錄標距桿在標尺上的移動距離。
